AG真人平台


服务500强企业 值得信赖的地坪承建商
首页 AG真人平台 行业动态 品牌理念 企业文化 关于AG真人平台


AG真人平台AG真人平台

AG真人平台行业动态

AG真人平台品牌理念

AG真人平台企业文化

AG真人平台关于

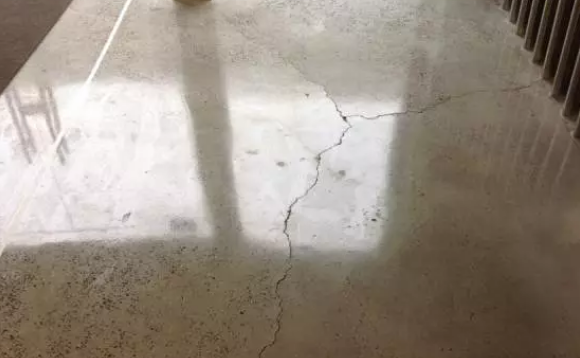

混凝土地坪裂缝修补怎么做
发布时间:2019-10-10 17:33    发布者:AG真人平台    浏览次数:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝,深度未达到钢筋表面的发丝裂缝,不漏水的缝,不伸缩的裂缝以及不再活动的裂缝。表面贴补(土工膜或其它防水片)法适用于大面积漏水(蜂窝麻面等或不易确定具体漏水位置、变形缝)的防渗堵漏。

  用修补材料直接填充裂缝,一般用来修补较宽的裂缝,作业简单,费用低。宽度小于0.3mm,深度较浅的裂缝、或是裂缝中有充填物,用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开V型槽,然后作填充处理。

  此法应用范围广,从细微裂缝到大裂缝均可适用,处理效果好。利用压送设备(压力0.2~0.4Mpa)将补缝浆液注入砼裂隙,达到闭塞的目的,该方法属传统方法,效果很好。也可利用弹性补缝器将注缝胶注入裂缝,不用电力,十分方便效果也很理想。

  因超荷载产生的裂缝、裂缝长时 间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。

  混凝土置换法是处理严重损坏混凝土的一种有效方法,此方法是先将损坏的混凝土剔除,然后再置换入新的混凝土或其他材料。常用的置换材料有:普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

  混凝土裂缝的修补办法首要有以下一些办法:外表修补法,灌浆、嵌逢封堵法,结构加固法,混凝土置换法,电化学防护法以及仿生自愈合法。

  外表修补法是一种简单、常见的修补办法,它首要适用于安稳和对结构承载才能没有影响的外表裂缝以及深进裂缝的处理。一般的处理办法是在裂缝的外表涂抹水泥浆、环氧胶泥或在混凝土外表涂刷油漆、沥青等防腐资料,在防护的一起为了避免混凝土受各种作用的影响持续开裂,一般可以选用在裂缝的外表张贴玻璃纤维布等办法。

  灌浆法首要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补,它是利用压力设备将胶结资料压入混凝土的裂缝中,胶结资料硬化后与混凝土构成一个整体,从而起到封堵加固的目的。常用的胶结资料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学资料。

  嵌缝法是裂缝封堵中最常用的一种办法,它一般是沿裂缝凿槽,在槽中嵌填塑性或刚性止水资料,以到达封闭裂缝的目的。常用的塑性资料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等;常用的刚性止水资料为聚合物水泥砂浆。

  当裂缝影响到混凝土结构的性能时,就要考虑采纳加固法对混凝土结构进行处理。结构加固中常用的首要有以下几种办法:加大混凝土结构的截面面积,在构件的角部外包型钢、选用预应力法加固、张贴钢板加固、增设支点加固以及喷发混凝土补强加固。

  混凝土置换法是处理严峻损坏混凝土的一种有用办法,此办法是先将损坏的混凝土剔除,然后再置换入新的混凝土或其他资料。常用的置换资料有:一般混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

  电化学防腐是利用施加电场在介质中的电化学作用,改变混凝土或钢筋混凝土所处的环境状态,钝化钢筋,以到达防腐的目的。阴极防护法、氯盐提取法、碱性恢复法是化学防护法中常用而有用的三种办法。这种办法的优点是防护办法受环境要素的影响较小,适用钢筋、混凝土的长时间防腐,既可用于已裂结构也可用于新建结构。

  仿生自愈合法是一种新的裂缝处理办法,它仿照生物组织对受伤口部位主动分泌某种物质,而使伤口部位得到愈合的机能,在混凝土的传统组分中参加某些特殊组分(如含粘结剂的液芯纤维或胶囊),在混凝土内部构成智能型仿生自愈合神经网络系统,当混凝土呈现裂缝时分泌出部分液芯纤维可使裂缝重新愈合。

  混凝土,简称为“砼(tóng)”:是指由胶凝材料将骨料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料,砂、石作骨料;与水(可含外加剂和掺合料)按一定比例配合,经搅拌而得的水泥混凝土,也称普通混凝土,它广泛应用于土木工程。

  知道合伙人教育行家采纳数:12852获赞数:136948就读于华中科技大学文华学院土木工程道路与桥梁专业,本科学位。现就职于上海城西城建勘测设计院。向TA提问展开全部现在混凝土裂缝修补的方法有很多:如表面修补法、灌浆嵌缝封堵法、结构加固法、混凝土置换法、电化学防护法、仿生自愈合法等等,其中灌浆嵌缝封堵法又可分为压力注浆法、开槽填补法和涂膜封闭法三种。

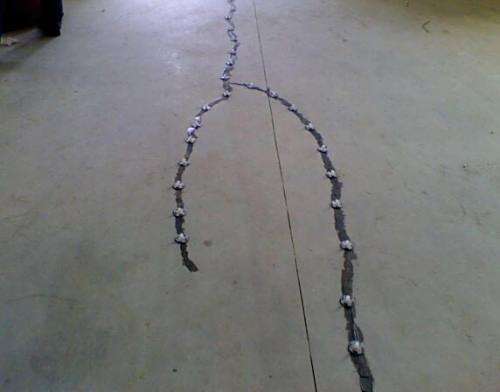

  低压注浆法适用于宽度为0.2~0.3mm的混凝土裂缝修补。修补工序如下:裂缝清理—粘贴注浆咀和封闭裂缝—试漏—配制注浆液—压力注浆—二次注浆—清理表面。

  当裂缝数量较多时,先要在预计要贴的裂缝位置贴上医用白胶布,再用窄毛刷将封缝用浆沿裂缝来回涂刷。使裂缝封闭,大约10分钟后,揭去胶布条,露出小缝,粘贴注浆咀用键包严。固化后周边可能有裂口,必须反复用浆补上,以避免注浆时漏浆。注浆操作一般在粘咀的第二天进行,若气温高的话半天就可注浆。操作时先用补缝器吸取注浆液,插入注浆咀,用手推动补缝器活塞,使浆液通过注浆咀压入裂缝,当相邻的咀中流出浆液时,就可以拔出补缝器,堵上铝铆钉。一般由上往下注浆,水平缝一般从一端向另一端逐个注浆。为了保证浆液充满,在注浆后约半小时可以对每个注浆咀再次补浆。

  推荐于2017-11-29展开全部混凝土裂缝修补方法(河南汇能路桥详解)

  混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。混凝土是当前最广泛使用的建筑结构材料之一。然而,混凝土裂缝在建筑工程中是经常出现的问题,由于混凝土施工、本身变形和约束等一系列问题,使混凝土裂缝成了土木、水利、桥梁、隧道等工程中最常见的工程病害。硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝,正是由于这些初混凝土建筑和构件通常都是带缝工作的,由于混凝土裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀,降低钢筋混凝土材料的承载能力、耐久性及抗渗能力,影响建筑物的外观、使用寿命,严重的将威胁到人民的生命、财产。

  (1)混凝土裂缝在硬化的过程中,由于干缩引起的体积变形受到约束时产生的裂缝,这种裂缝的宽度有时会很大,甚至会贯穿整个构件。

  (2)大体积混凝土水化时产生的大量水化热得不到散发,导致混凝土内外温差较大,使混凝土的形变超过极限引起裂缝。

  (4)当有约束时,混凝土热涨冷缩所产生的体积涨缩,因为受约束力的限制,在内部产生了温度应力,由于混凝土抗拉强度低,容易被温度引起的拉应力拉裂,从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中最常见的现象。

  (5)混凝土加水拌和后,水泥中的碱性物质与活性骨料中活性氧化硅等起反应,析出的胶状碱——硅胶从周围介质中吸水膨涨,体积增大三倍,从而使混凝土涨裂产生裂缝。

  (6)在炎热的大风天气,混凝土表面蒸发较过快,造成混凝土内部水化热过高,在混凝土浇筑数小时仍处于塑性状态,易产生塑性收缩裂缝。

  (7)构件超载产生的裂缝,例如:构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩,出现垂直于构件纵轴的裂缝,构件在较大剪力作用下,产生斜裂缝,并向上、下延伸。

  (8)当结构的基础出现不均匀沉陷,就有可能会产生裂缝,随着沉陷的进一步发展,裂缝会进一步扩大。

  (9)当钢筋混凝土处于不利环境中,例如:侵蚀性水,由于混凝土保护层厚度有限,特别是当混凝土密实性不良,环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈,生成氧化铁,氧化铁的体积比原来金属的体积大的多,铁锈体积膨胀,对周围混凝土挤压,使混凝土胀裂。

  随着施工经验的发展,现在混凝土裂缝修补的方法有很多:如表面修补法、灌浆嵌缝封堵法、结构加固法、混凝土置换法、电化学防护法、仿生自愈合法等等,其中灌浆嵌缝封堵法又可分为压力注浆法、开槽填补法和涂膜封闭法三种。

  低压注浆法适用于宽度为0.2~0.3mm的混凝土裂缝修补。修补工序如下:裂缝清理—粘贴注浆咀和封闭裂缝—试漏—配制注浆液—压力注浆—二次注浆—清理表面。

  当裂缝数量较多时,先要在预计要贴的裂缝位置贴上医用白胶布,再用窄毛刷将封缝用浆沿裂缝来回涂刷。使裂缝封闭,大约10分钟后,揭去胶布条,露出小缝,粘贴注浆咀用键包严。固化后周边可能有裂口,必须反复用浆补上,以避免注浆时漏浆。注浆操作一般在粘咀的第二天进行,若气温高的话半天就可注浆。操作时先用补缝器吸取注浆液,插入注浆咀,用手推动补缝器活塞,使浆液通过注浆咀压入裂缝,当相邻的咀中流出浆液时,就可以拔出补缝器,堵上铝铆钉。一般由上往下注浆,水平缝一般从一端向另一端逐个注浆。为了保证浆液充满,在注浆后约半小时可以对每个注浆咀再次补浆。

  涂膜封闭法适用于宽度小于0.2mm的微细裂缝的修补,也可用于混凝土外表面的装饰和防水处理,以及防止混凝土保护层的炭化和有害离子对混凝土的腐蚀。工序为:清扫—刮腻子—涂刷底层涂料—涂刷主层涂料—涂罩面层。 混凝土表面裂缝、气孔和缺陷先用腻子(混凝土修补胶:粉料=1:1.8~2.0)填充补平,待干后用砂布磨平,再进行底层涂刷(混凝土修补胶:粉料=1:0.7~0.8),涂料在使用前要通过铁窗纱过滤,除去杂质和团块。主层涂料要涂刷三遍,每遍涂刷都要等上遍涂料干后再涂,且两次涂刷方向最好是相互垂直。 开槽填补法适用于结构允许开槽而宽度较大但数量不多的裂缝,如墩台或路面混凝土的裂缝。工序为:开槽—涂刷界面处理浆—压抹聚合物砂浆—养护。 先用凿子和扁铲沿裂缝开槽,槽深和宽约3~5cm,呈U型,用刷子在槽底和两壁均匀涂刷一层界面处理浆,在界面处理浆尚未硬化之前,将拌制好的聚合物水泥砂浆用抹刀压入槽中,压实抹平。在养护时不需要浇水,在湿空气中即可



相关阅读:AG真人平台


网站首页 |  AG真人平台AG真人平台  | AG真人平台行业动态  | AG真人平台品牌理念  | AG真人平台企业文化  | AG真人平台关于  |
© Copyright @ 2019 版权所有
AG真人平台 | 网站地图
